Nano Molding Technology
Nano Molding Technologyナノ・モールディング・テクノロジー
NMT（Nano Molding Technology）により
金属と樹脂が強固に接合された複合成形品が作れます！
NMTとは、金属に微細で複雑な穴を開け、
インサート成形することで一体化する技術です。
金属はアルミ、鉄、ステンレスなどのあらゆる素材にNMT処理が可能です。
成形する樹脂はPPS、PBT、ナイロンなどが可能です。
接合による一体化で今までのものつくりとは異なる、剛性、気密、熱移動、軽量、
特殊形状などが設計の利点として期待できます。
まずは、NMTの基本技術についてご説明いたします。
化成処理により金属の表面に20～50ナノメートルの微細で複雑な
凹凸を生成させます。

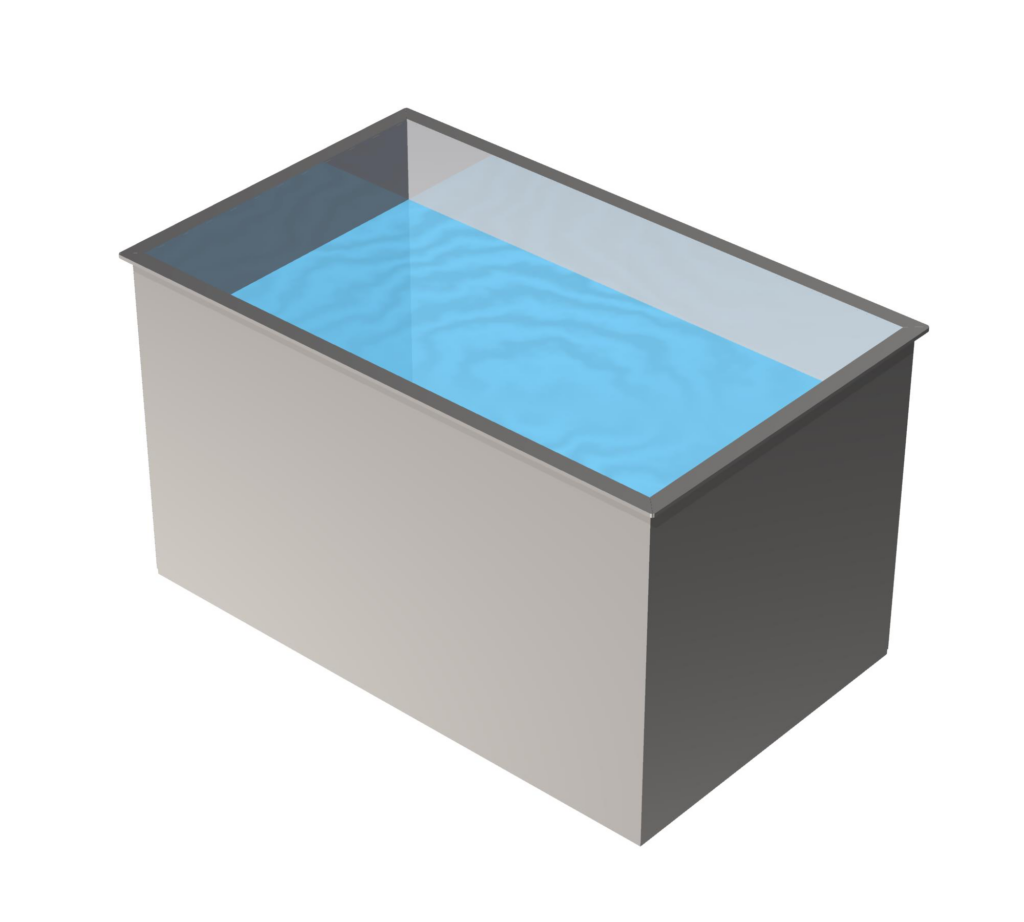

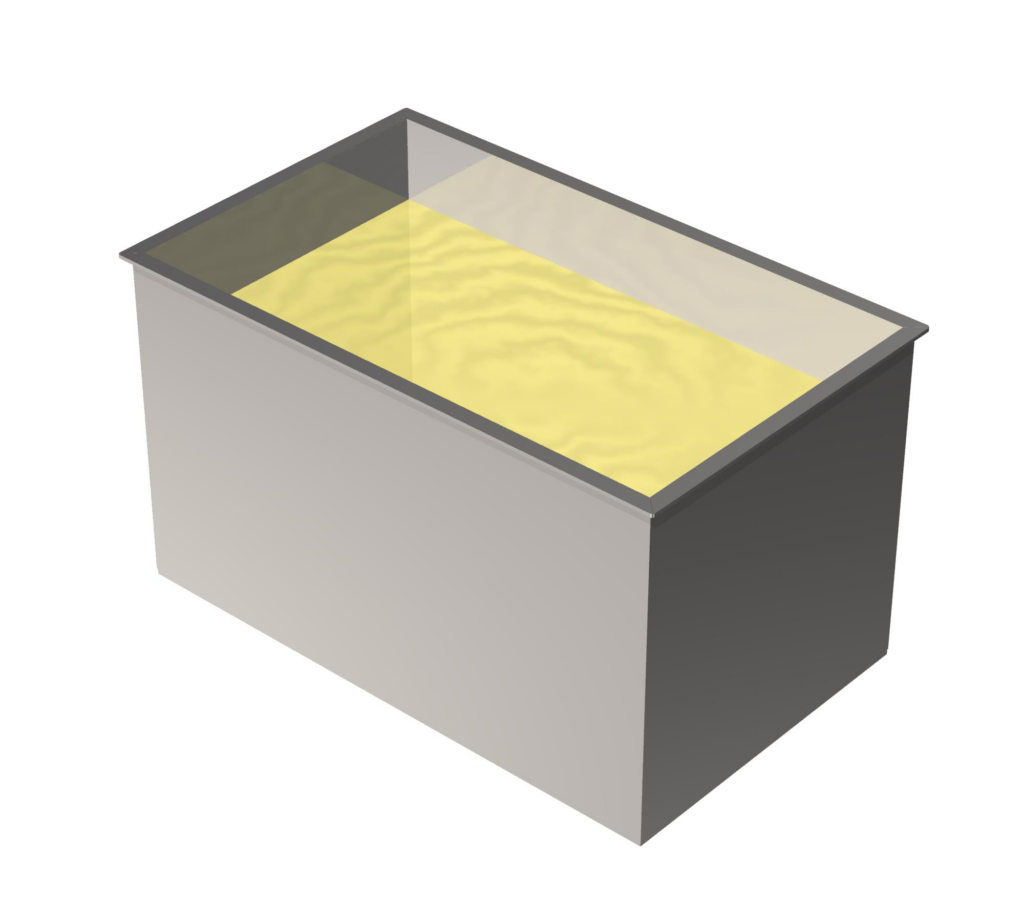

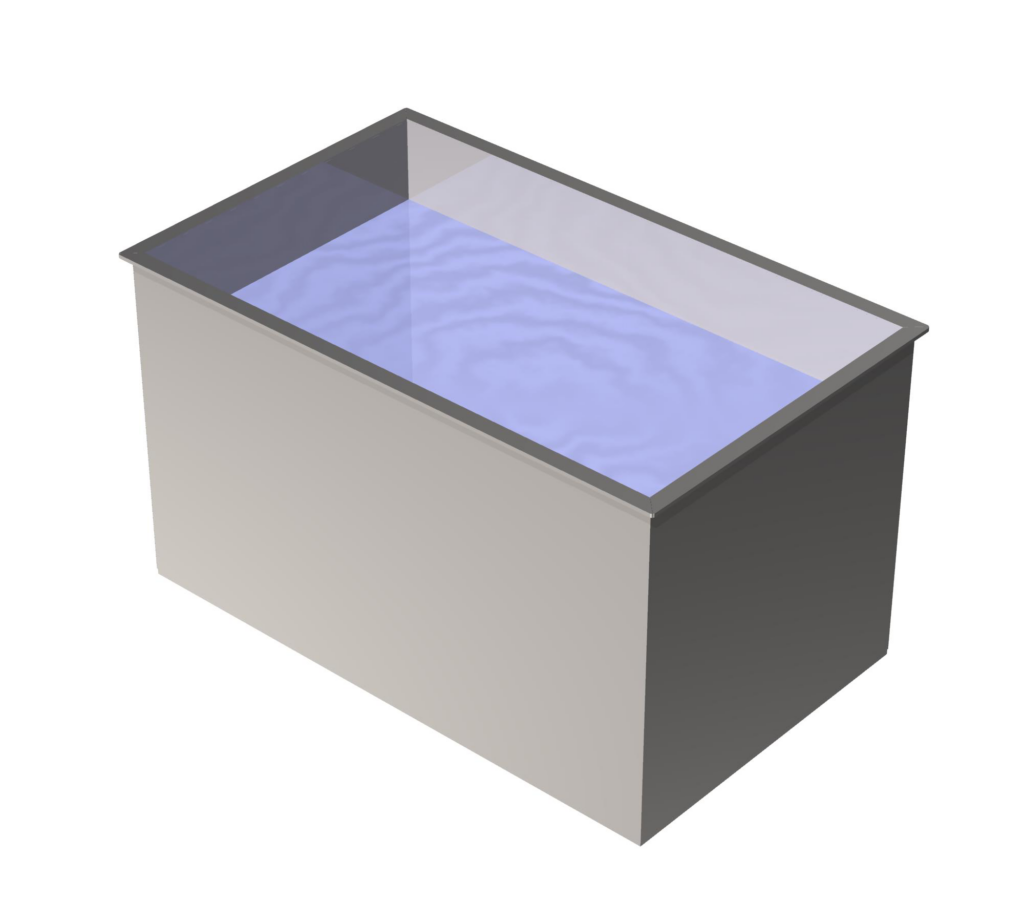

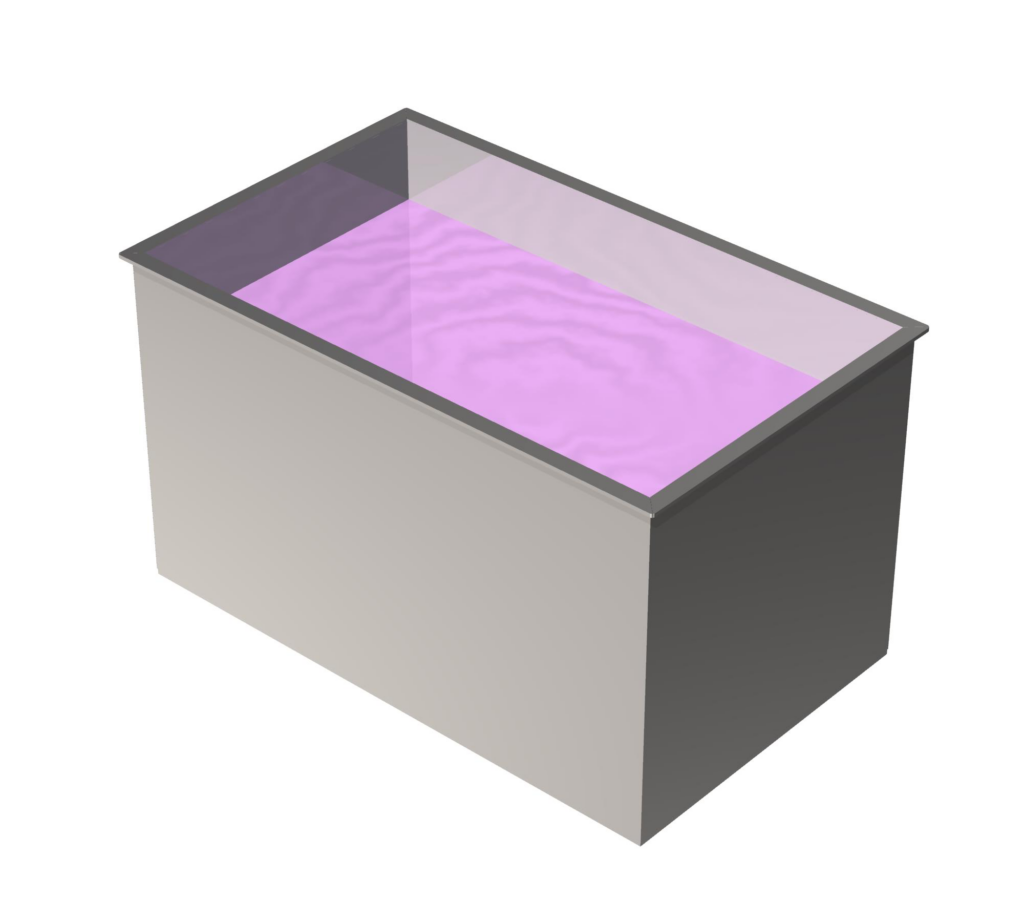

処理工程
-
アルカリ液
-
酸液
-
T液
-
水
-

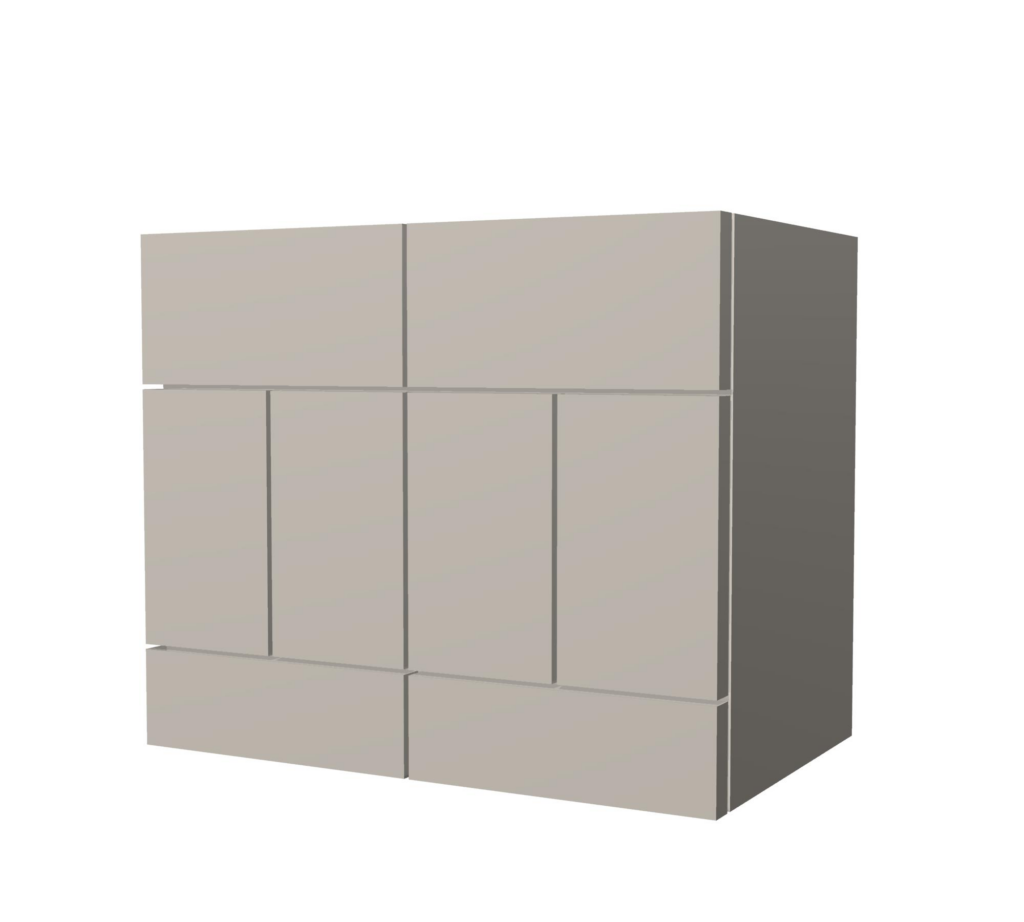

乾燥

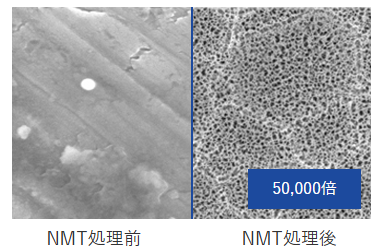

処理表面状態観察
50,000倍
NMT処理前
NMT処理後
NMT処理前後の表面形状比較（A5052）

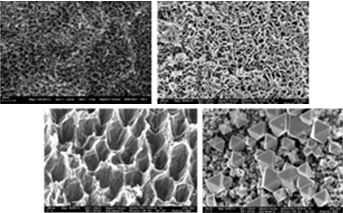

各金属のNMT処理表面
射出成形機を使用して、金属表面に樹脂を強固に接合させます。

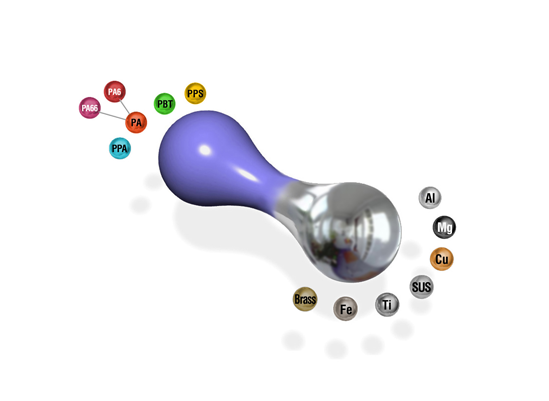

接合可能な材料の組み合わせ
①で処理された金属を射出成形機にインサートし、熱可塑性樹脂を射出成形します。
接合界面の拡大観察動画
（トモグラフィー3D動画）
提供：国立研究開発法人 産業技術総合研究所
NMTを利用した製品はさまざまな用途で展開されています。
- 樹脂だけでは剛性が保てないものを金属と樹脂で複合化するもの
- 金属ケースのアンテナ周りを樹脂化して通信を有効にするもの
- 板金外観の裏面にネジ固定用のボス、リブを必要とするもの
- 駆動系周辺の部品を軽量化するもの
- 放熱を必要とする機器の効率UPを目的とするもの
- 小形化を狙うもの
接合の信頼性は国際規格ISO19095評価方法により測定評価しています。
せん断試験の評価結果
各金属、材料での接合強度評価結果（参考値）
| 金属 | 接続可能な組み合わせ（例） | |||
|---|---|---|---|---|
| 金属種 | 金属番手 | PPS | PBT | PA66 |
| アルミニウム | A5052 | ○ | ○ | ○ |
| A6063 | ○ | ○ | ○ | |
| マグネシウム | AZ91D | ○ | ○ | ○ |
| 鋼材 | SPCC | ○ | ○ | ○ |
| ステンレス | SUS304 | ○ | ○ | ○ |
| チタン | TP340 | ○ | ○ | ○ |
| 銅 | C1100 | ○ | ○ | ○ |
| 金属 | 樹脂 | せん断強度 |
|---|---|---|
| アルミニウム | PPS | 42MPa |
| 銅 | PPS | 43MPa |
| ステンレス | PPS | 41MPa |
